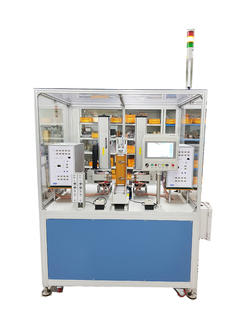

BATTERY PACK SIDE Spot Welding M/C(2CH)
Model : BATTERY PACK SIDE SPOT Welding M/C - 2CH

본 장비는 용접제를 서로 접촉시켜 적당한 압력을 주면서 통전 함으로써 접촉 저항 및 금속 자체의 비 저항에 의하여 발생하는 열로 가열 되었을때 압력을 가하여 접합하는 방식 입니다
용접제 : PCM+PTC+NI Plate 등

●  Loading-Unloading : 작업자 수동 loading-Unloading 방식

                                   설비 작동 후 작업자 space 까지  자동 추출
●  Mechanical :  X 모터헤드 방식,  Y  Robot 1set 설치

                         Z  공압 제어 (2단계 Step 가능).

                         추종기 가 압력 : max 7kgf(용접봉 2개 동시 측정)

●  Welding controller : TMS-10-2CH 2set

●  전극 홀더 : Air Cooling System, Weld Tip Φ3, 1.5R

●  구동 방식: PLC &Touch screen 이용한 정확한 위치로 구동

●  Head Controller내장으로 정밀하고 안정된 용접실현

      (용접 전, 용접, 용접 후 시간 임의설정 가능)

●  W·H·D·중량 : 1400mm, 24000mm, 1760mm · 800Kg

●  TACT TIME : - 168 Point 169sec

                           용접 1회당 1sec (1회 용접 시, 4 point)
